Montaje de pantallas LED

Te contamos todo lo que debes saber para montar una pantalla de LED para publicidad de Visual Led.

¿QUÉ SON LAS PANTALLAS LED AUTOMONTABLES?

Las pantallas automontables suponen un gran ahorro para los compradores de pantallas de LED para publicidad.

Gracias a nuestros años de experiencia en el sector de la publicidad digital con pantallas de LED, hemos detectado que la mayoría de nuestros clientes quieren pantallas de LED a buen precio, pero sin renunciar a las mejores características técnicas. Para ello, hemos desarrollado pantallas de LED automontables que permiten reducir costes de instalación, y que pueden ser instaladas con asesoramiento técnico y siguiendo nuestros manuales de instalación.

El proceso de instalación es sencillo, y puede ser ejecutado por los propios clientes. Esto posibilita el ahorro de costosos desplazamientos y horas de personal técnico que son cruciales para una rápida amortización de los costes.

Otros fabricantes e importadores ofrecen servicios de montaje y mantenimiento que suponen cuantiosos gastos adicionales. Además, estos no solo repercuten mucho en el coste inicial, sino que también obligan a contratos de mantenimiento que se alargan durante años.

dedos lego

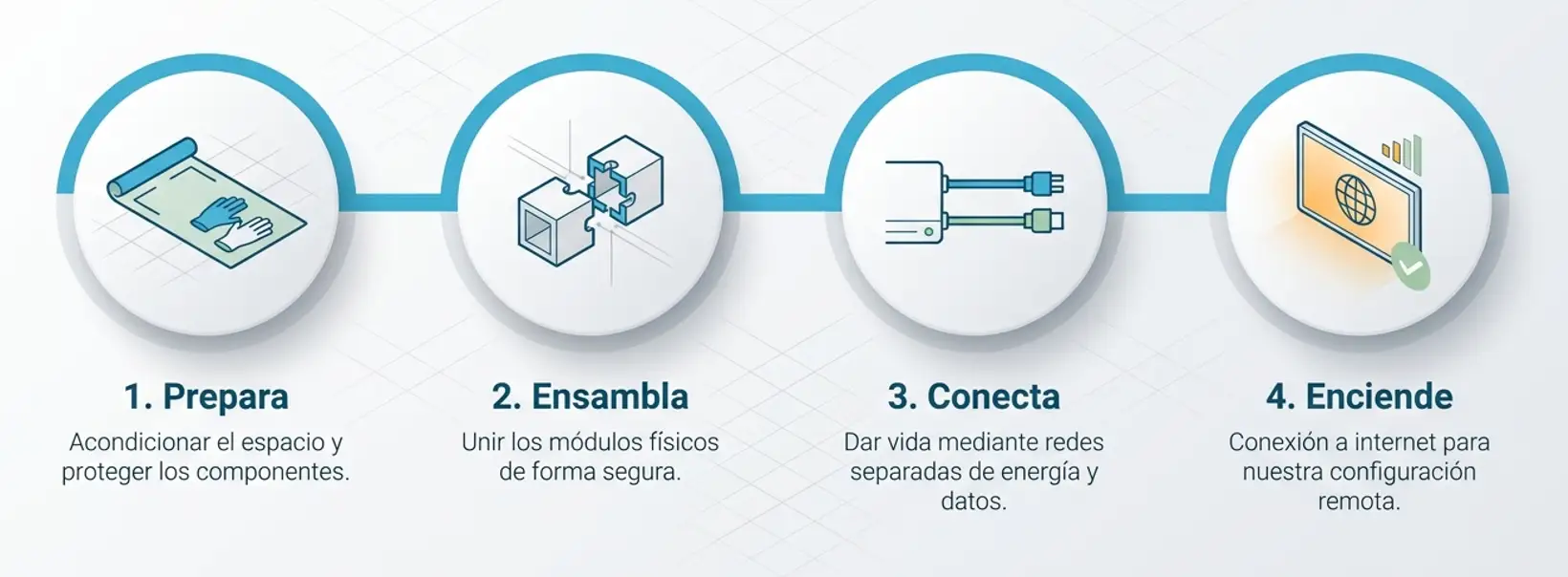

¿CÓMO MONTAR UNA DE NUESTRAS PANTALLAS LED?

PASO 1: DESEMBALAJE Y MANIPULACIÓN

Los artículos deben ser tratados con sumo cuidado para evitar cualquier daño durante el proceso de montaje. Sigue siempre las recomendaciones que indicamos.

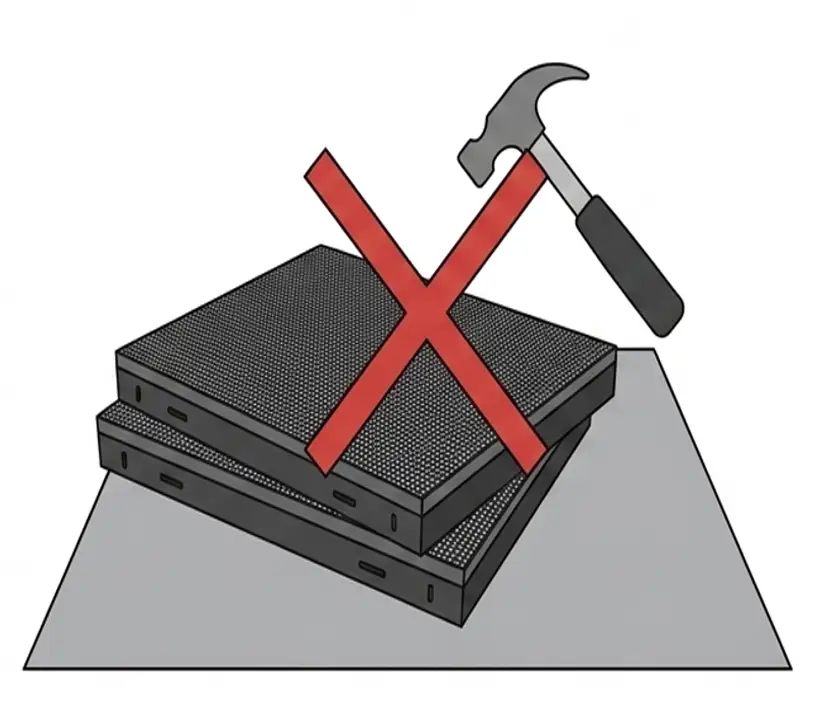

MANIPULAR CON CUIDADO

Es importante no arrastrar ni golpear los armazones de la pantalla. Además, es conveniente contar con dos o más personas para desembalar la pantalla correctamente.

PROTEGER LOS LEDS

proteger 446x442 1

Se debe prestar especial atención a los LED de las esquinas y los laterales de cada armazón. Por eso, hay que evitar cualquier golpe en esas zonas.

DEPOSITAR SUAVEMENTE

apoyar bien 1
Al depositar la pantalla sobre cualquier superficie, procura que la cara posterior sea la primera en entrar en contacto con el suelo. De este modo, evitarás daños en los LED inferiores.

PASO 2: POSICIONAMIENTO Y ENSAMBLAJE DE LAS PANTALLAS DE LED

Gracias a sus armazones ligeros y a sus mecanismos de accionamiento rápido, el montaje de la pantalla se puede llevar a cabo con total facilidad y en poco tiempo.

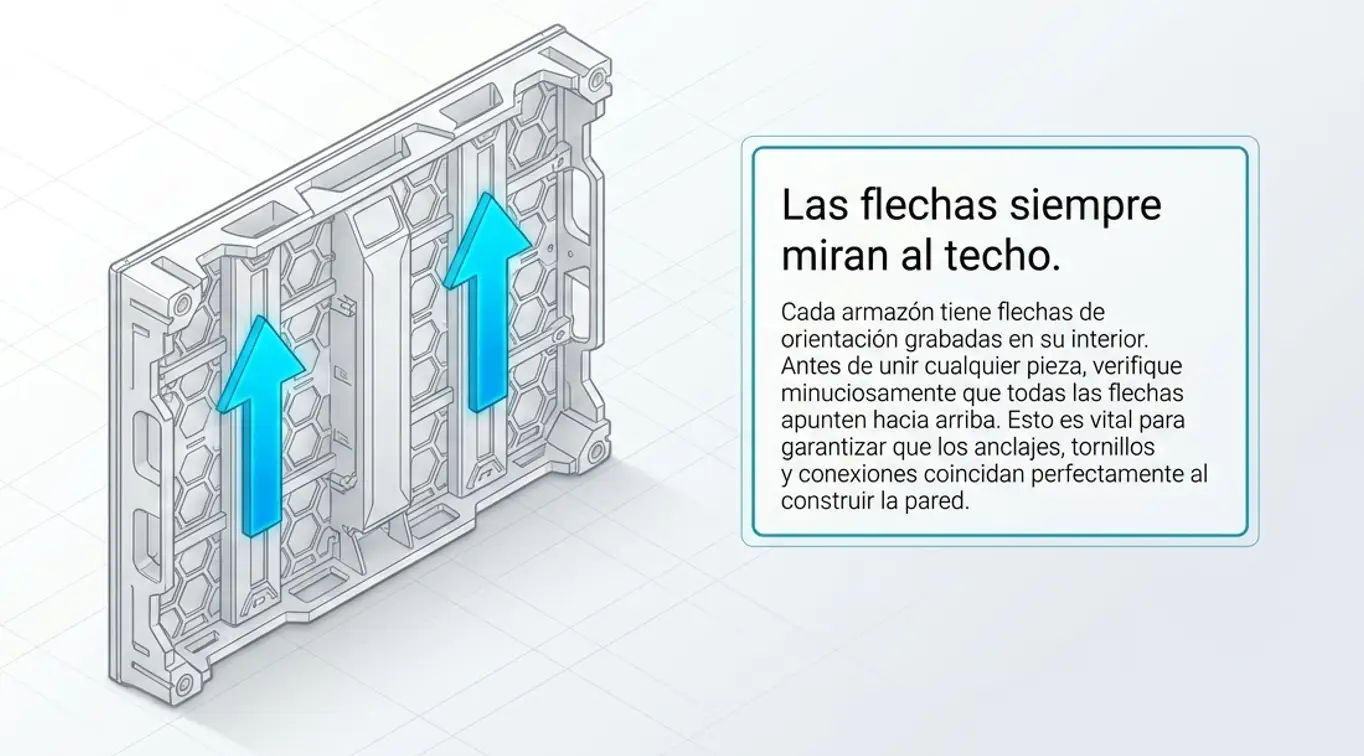

POSICIONAR CABINETS

posicionar

Para empezar el montaje de la pantalla, simplemente deberás posicionar los armazones uno al lado del otro.

MECANISMOS DE ANCLAJE EASY-LOCK

mec0
mec3

En la parte superior y lateral de los armazones, encontrarás los mecanismos de accionamiento rápido easy-lock.

Los anclajes de fácil manejo easy-lock permiten uniones fuertes entre armazones. Estos mecanismos de alta resistencia nos permiten unir los armazones horizontal y verticalmente, así como colgar la pantalla si así lo deseamos.

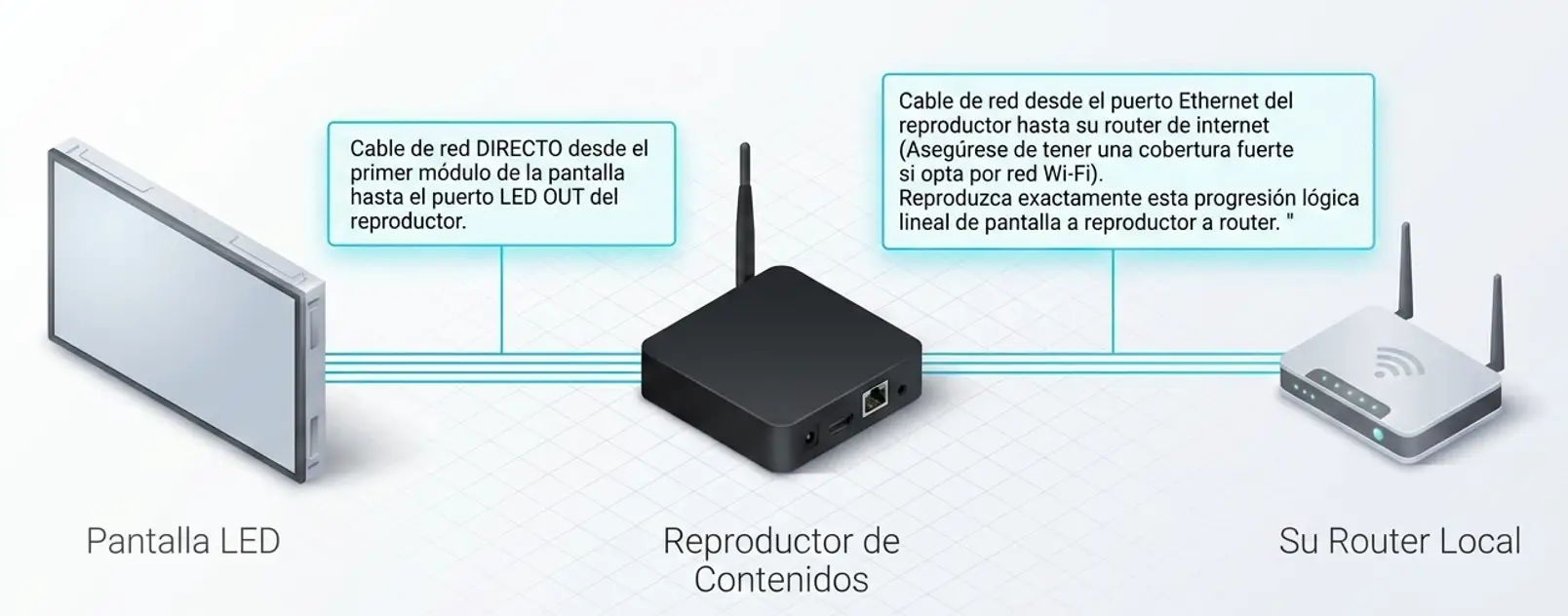

PASO 3: CABLEADO DE DATOS

datos

ORDEN DEL CABLEADO DE LA PANTALLA DE LED

El cableado de datos debe seguir un orden en zigzag por columnas de armazones.

Empezaremos siempre desde el armazón inferior izquierdo y conectaremos nuestro sistema reproductor al puerto DATA IN.

Conectaremos el puerto DATA OUT Al puerto DATA IN del armazón superior hasta completar la columna.

Desde el armazón superior de la columna, conectaremos al armazón de al lado para proseguir esta vez en orden descendente.

Por último, proseguiremos hasta finalizar todo el cableado de datos de nuestra pantalla.

PASO 4: ALIMENTACIÓN ELÉCTRICA

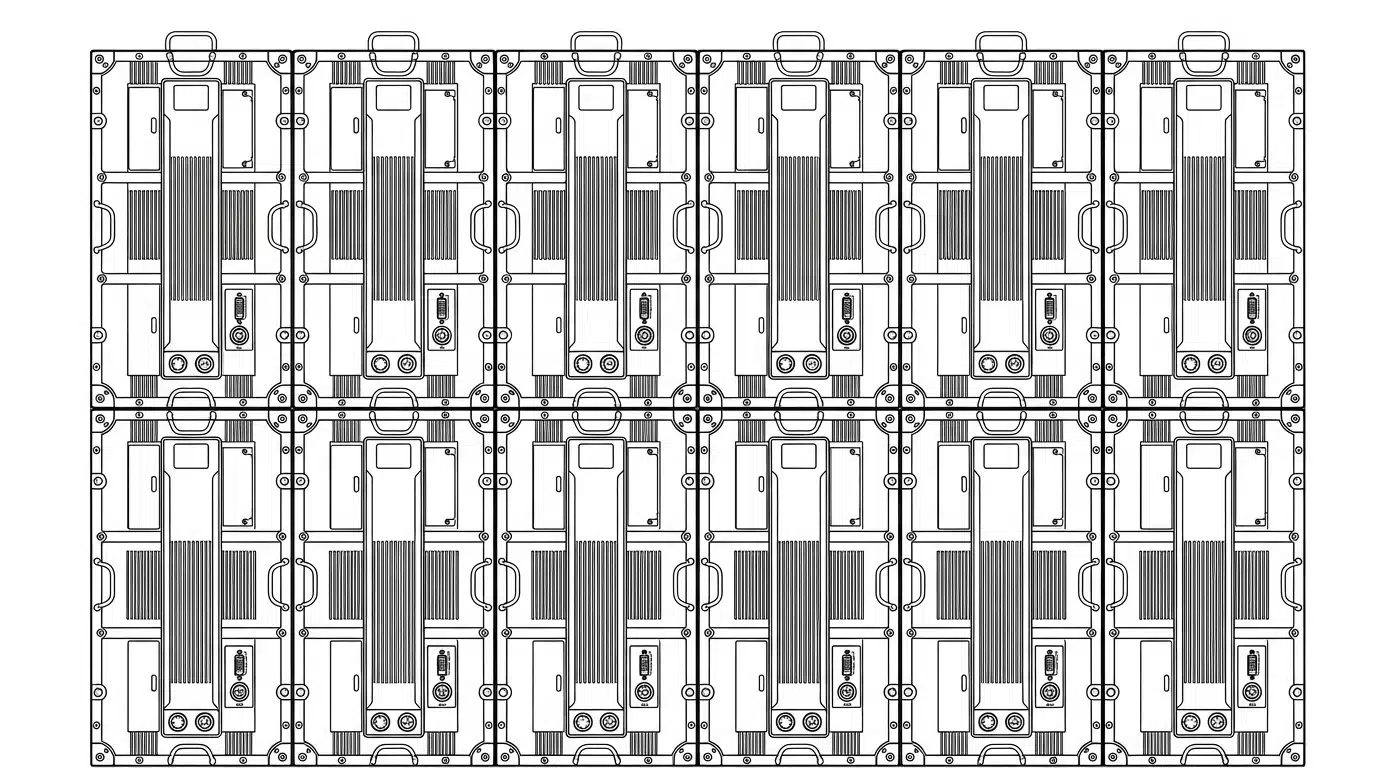

CABLEADO DE ALIMENTACIÓN

El cableado de alimentación es fácil de completar gracias a los conectores profesionales integrados en la pantalla.

En el esquema, vemos cómo se alimenta la pantalla por grupos de armazones.

Conectamos desde la toma de alimentación hasta el puerto POWER IN del primer armazón, y seguimos desde el puerto POWER OUT hasta el puerto POWER IN de la cabina siguiente.

alimenta2

PANTALLAS LED GIGANTES EN POSTES

Los postes para pantallas LED gigantes son estructuras que se usan para el montaje de pantallas en altura para fines publicitarios. Su diseño y fabricación requiere la intervención de un especialista en estructuras (ingeniero o arquitecto técnico) que verifique el proyecto de instalación especialmente adaptado al lugar y las características de la pantalla.

Estos postes están diseñados para soportar el peso de la pantalla y protegerla de los elementos. Los materiales utilizados para fabricar estos postes pueden variar, pero generalmente están hechos de acero o aluminio. El acabado también puede variar, pero generalmente se utiliza pintura en polvo para proteger el poste de la corrosión y otros daños. Deben ser lo suficientemente resistentes para soportar el peso de la pantalla y resistir los elementos. También deben ser lo suficientemente rígidos para evitar que la pantalla se tambalee o se mueva en condiciones de viento fuerte.

PANTALLAS LED GIGANTES EN POSTES
estructura anclajesp16 10 1
banderola mockup anim3

PANTALLAS LED INSTALADAS EN PAREDES

Las estructuras de mantenimiento frontal sustentan las pantallas LED publicitarias en instalaciones murales sin acceso a su parte trasera. Dependiendo de las características de la pantalla y de la resistencia de pared es posible determinar el tipo de estructura a usar para un montaje mural. Por ejemplo existen pantallas que permiten una instalación mural directa sobre la pared siempre que esta pueda soportar el peso. En los casos en que la pared no pueda soportar el peso de la pantalla se debe contratar los servicios de un profesional para el diseño de una estructura de soporte que se ajuste a sus necesidades.

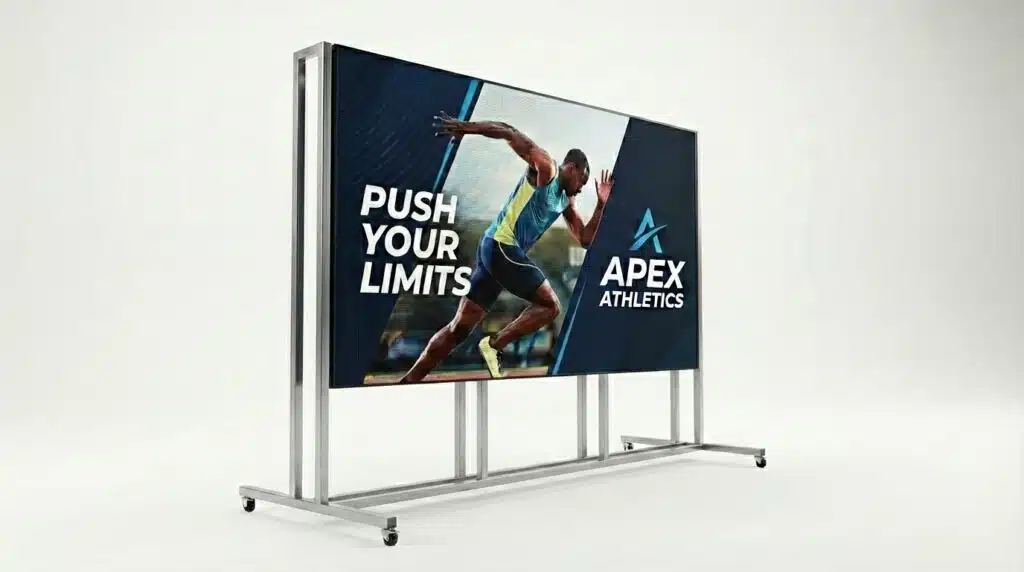

PANTALLAS LED EN ESTRUCTURAS MÓVILES

Usadas para crear pantallas LED móviles o transportables combinándolas con pantallas led de interior y MUPIS. Se pueden crear estructuras estáticas o con ruedas que permitan estabilizar su pantalla de LED para publicidad y moverla si es necesario.

En pantallas de tamaño pequeño usadas en el interior de tiendas o salas de juntas se pueden adaptar soportes de pie usados para de pantallas de TV de gran formato siempre que el soporte sea apto para el peso de la pantalla.
Para pantallas medianas o grandes, crear una estructura móvil requiere de un diseño a medida para su pantalla.

movil2
vista3 1

PANTALLAS LED SIN ESTRUCTURA PARA INSTALAR SOBRE EL SUELO

Puedes colocar su pantalla de LED de pie en el suelo sin estructuras adicionales. Aun así, es necesario instalar una sujeción de seguridad (anclaje o cable de acero) para evitar una caída accidental de la pantalla de LED. Este tipo de instalación sólo se recomienda para pantallas de area pequeña de hasta 2 metros cuadrados. Es crucial que los cables de seguridad estén debidamente instalados y fijados.

PANTALLAS LED EN VALLAS PUBLICITARIAS DIGITALES

El montaje de pantallas LED sobre estructuras tipo billboard o valla publicitaria es habitual en azoteas, marquesinas y construcciones elevadas. Son instalaciones expuestas a los elementos y a menudo se deben integrar con construcciones ya existentes. Por las características técnicas de este tipo de instalaciones, es imprescindible disponer de una estructura diseñada por un especialista técnico que garantice la seguridad y la viabilidad de la instalación

azo032 2.png
rental5 truss2 2.png

PANTALLAS LED PARA ALQUILAR, ESPECTÁCULOS Y EVENTOS

Éstas son de uso habitual en la industria del espectáculo para ferias y presentaciones, entre otros.

Nuestras pantallas LED se caracterizan por su ligereza y facilidad de montaje. Disponen de mecanismos reforzados para aumentar la durabilidad para resistir múltiples montajes y transportes. Además, es posible adquirirlas con accesorios como anclajes para vigas de truss y cajas de transporte profesionales de tipo flightcase.
